S 系列

Home > 產品資訊 > 搪孔主軸頭

搪孔主軸頭

搪孔主軸頭

產品規格

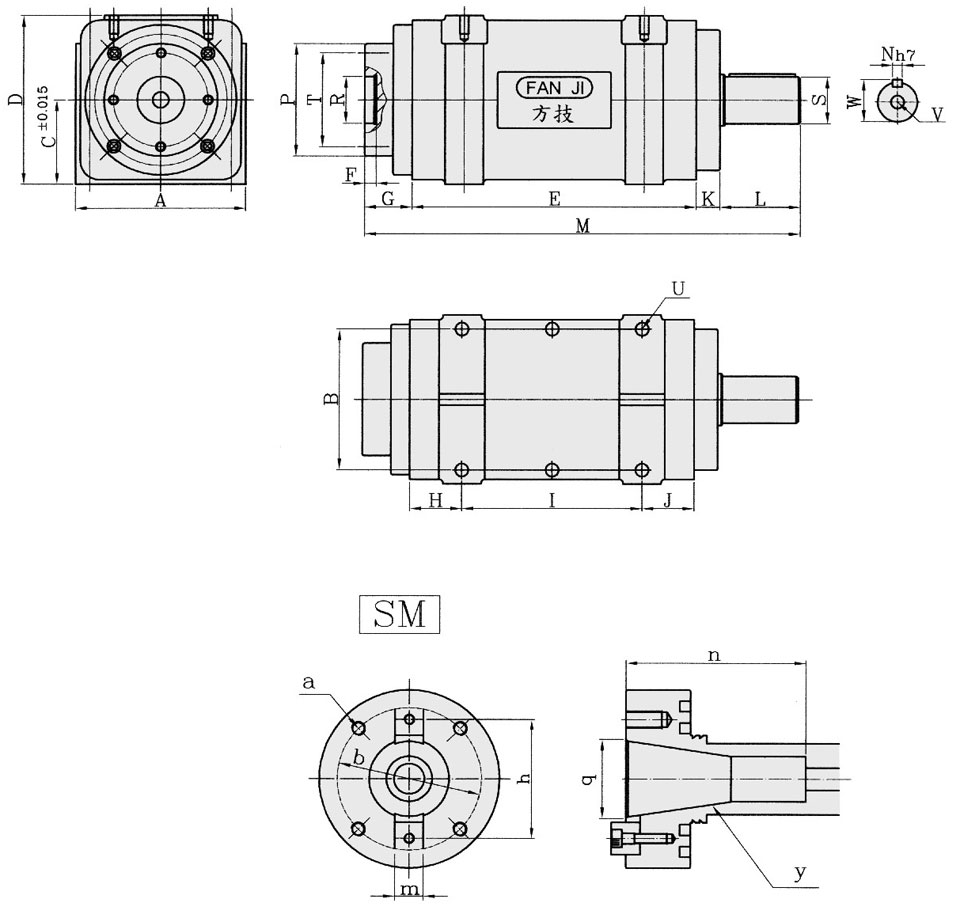

S-Series 規格
形式	S-25	S-30	S-35	S-40	S-50	S-60	S-70	S-80
A	96	120	120	150	150	180	180	210
B	75	95	95	120	120	150	150	175
C	50	65	65	80	80	90	90	110
D	98	125	125	155	155	180	180	215
E	170	200	200	280	280	300	300	370
F	12	12	12	12	12	12	12	12
G	40	40	40	45	45	50	50	50
H	20	35	35	45	45	55	55	55
I	130	130	130	190	190	190	190	260
J	20	35	35	45	45	55	55	55
K	20	20	20	25	25	30	30	30
L	50	50	50	60	60	80	80	90
M	280	310	310	410	410	460	460	540
N	5h7	6h7	6h7	8h7	10h7	12h7	15h7	15h7
P	ø60	ø80	ø80	ø100	ø100	ø120	ø120	ø140
R	ø30H7	ø30H7	ø30H7	ø50H7	ø50H7	ø50H7	ø50H7	ø50H7
S	ø18h7	ø26h7	ø26h7	ø30h7	ø42h7	ø50h7	ø60h7	ø65h7
T	ø45x4 M8x15L	ø65x4 M8x15L	ø65x4 M8x15L	ø80x4 M10x15L	ø80x4 M10x15L	ø100x4 M10x20L	ø100x4 M10x20L	ø120x4 M10x20L
U	M8x1.25	M8x1.25	M8x1.25	M10x1.5	M10x1.5	M10x1.5	M10x1.5	M10x1.5
V	4-ø11	4-ø11	4-ø11	4-ø14	4-ø14	4-ø16	4-ø16	4-ø18
W	20	28.5	28.5	33	45	53	65	70
a		4-M8x15L	4-M8x15L	M10x15L	M10x15L	M10x20L	M10x20L	M10x20L
b		ø65	ø65	ø80	ø80	ø100	ø100	ø120
h		50.8	50.8	66.7	66.7	66.7	95	101.6
m		15.9h7	15.9h7	15.9h7	15.9h7	15.9h7	25.4h7	25.4h7
n		73	73	100	100	100	150	150
q		ø31.75	ø31.75	ø44.45	ø44.45	ø44.45	ø69.85	ø69.85
y		NT30	NT30	NT40	NT40	NT40	NT50	NT50
