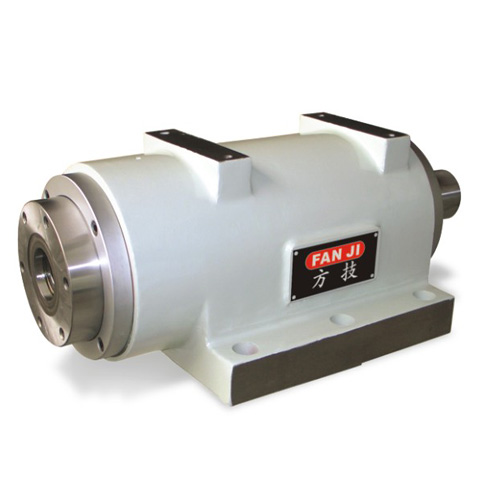

R 系列

Home > 產品資訊 > 搪孔主軸頭

搪孔主軸頭

搪孔主軸頭

產品規格

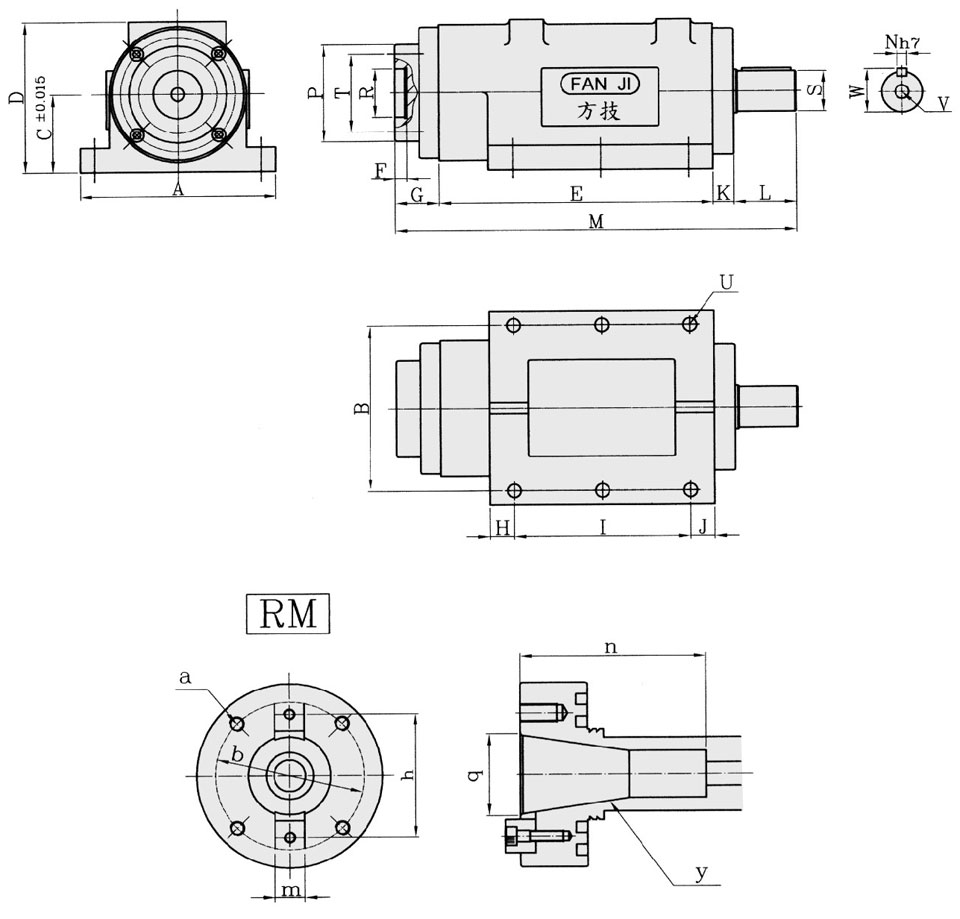

R-Series 規格
形式	R-30	R-35	R-40	R-50	R-60	R-70	R-80	R-100	R-120
A	160	160	200	200	240	240	280	340	390
B	135	135	170	170	205	205	240	290	340
C	65	65	80	80	90	90	110	130	160
D	125	125	155	155	180	180	215	260	315
E	160	160	230	230	250	250	300	320	370
F	12	12	12	12	12	12	12	25	25
G	40	40	45	45	50	50	50	60	60
H	20	20	25	25	35	35	30	40	45
I	120	120	180	180	180	180	240	240	280
J	20	20	45	25	35	35	30	40	45
K	20	20	25	25	30	30	30	40	40
L	50	50	60	60	80	80	90	100	120
M	310	310	410	410	460	460	540	600	670
N	6h7	6h7	8h7	10h7	12h7	15h7	15h7	18h7	20h7
P	ø80	ø80	ø100	ø100	ø120	ø120	ø140	ø200	ø200
R	ø30H7	ø30H7	ø50H7	ø50H7	ø50H7	ø50H7	ø50H7	ø50H7	ø50H7
S	ø26h7	ø26h7	ø30h7	ø42h7	ø50h7	ø60h7	ø65h7	ø75h7	ø90h7
T	ø65x4 M8x15L	ø65x4 M8x15L	ø80x4 M10x15L	ø80x4 M10x20L	ø100x4 M10x20L	ø100x4 M10x20L	ø120x6 M10x20L	ø170x6 M12x25L	ø180x8 M14x25L
U	4-ø11	4-ø11	6-ø14	6-ø14	6-ø16	6-ø16	6-ø18	6-ø18	6-ø18
V	ø14	ø14	ø17	ø17	ø17	ø27	ø27	ø27	ø27
W	28.5	28.5	33	45	53	65	70	81	96
a	4-M8x15L	4-M8x15L	4-M10x15L	4-M10x15L	4-M10x20L	4-M10x20L	6-M10x20L	6-M10x20L
b	ø65	ø65	ø80	ø80	ø100	ø100	ø120	ø170
h	50.8	50.8	66.7	66.7	66.7	95	101.6	101.6
m	15.9h7	15.9h7	15.9h7	15.9h7	15.9h7	25.4h7	25.4h7	25.4h7
n	73	73	100	100	100	150	150	150
q	ø31.75	ø31.75	ø44.45	ø44.45	ø44.45	ø69.85	ø69.85	ø69.85
y	NT30	NT30	NT40	NT40	NT40	NT50	NT50	NT50
