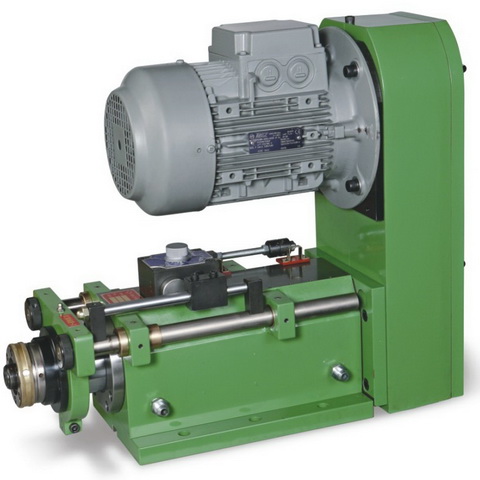

FD75-100
Home > 產品資訊 > 鑽孔主軸頭
油壓鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 3,000rpm
• 總行程 100mm
• 鑽孔能力 Ø30(S45C)
• 容許迴轉速 3,000rpm
• 總行程 100mm
• 鑽孔能力 Ø30(S45C)

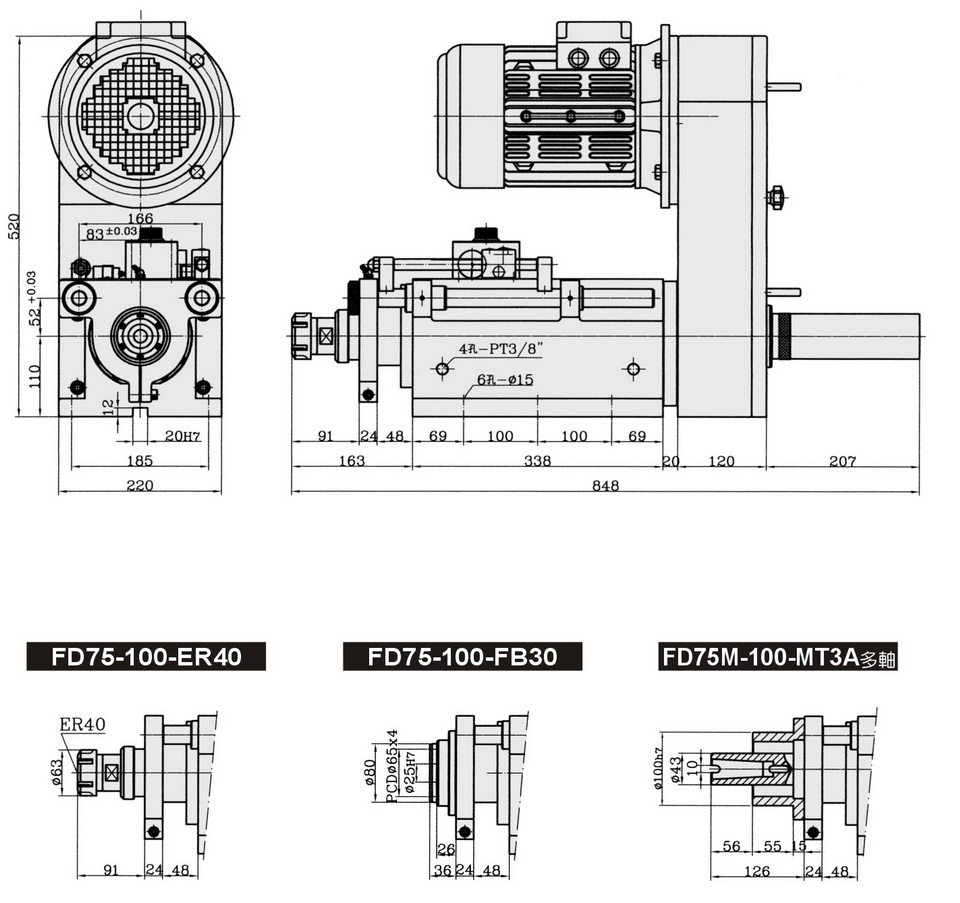

產品規格
| FD75-100 規格 | |
| 使用油壓 | 20~35 kg/cm2 |
| 鑽孔能力 | Ø30(S45C) |
| 流量控制閥 | FCG-G03-8(L向) |
| 容許迴轉速 | 3,000 rpm |
| 重量 | 85kg (不含馬達、皮帶輪組) |
| 總行程 | 100mm |
| 油壓缸直徑 | Ø 110 |
| 油壓缸面積 | 前進71.2cm2 , 後退44.8cm2 |
| 推力 | 1,420kg(使用壓力 20kg/cm2) |
消耗品
| FD75-100 耗品 | |
| 主軸軸承 | 32008x1, 6008Zx1, 32007x1 , 6007Zx1 |
| 皮帶輪軸承 | 6013Zx1, 51213x1 |
| 前蓋油封 | DH-80x1,P-80x1, T601-80-90-6x1, G-105x3 |
| 活塞油封 | P-100x2, G-65x1 |
| 後蓋油封 | P55x1 , T601-55-65-6x1, G-105x1 |
| 氣缸套油封 | G-110x3 |
