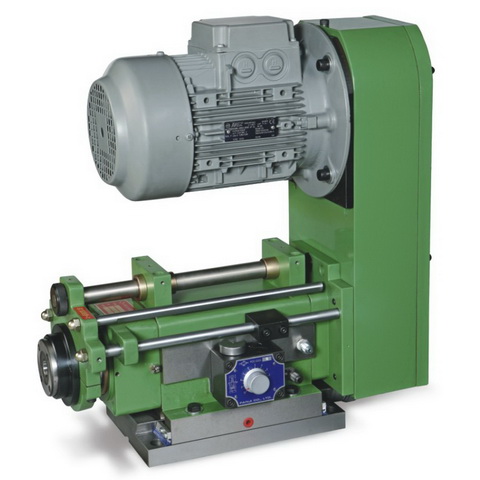

FD73-135
Home > 產品資訊 > 鑽孔主軸頭
油壓鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 3,000rpm
• 總行程:油壓-50~135mm, 手調-50mm
• 馬力 1.5-3.7kw- 4P, 220/380V
• 鑽孔能力 Ø25(S45C)
• 容許迴轉速 3,000rpm
• 總行程:油壓-50~135mm, 手調-50mm
• 馬力 1.5-3.7kw- 4P, 220/380V
• 鑽孔能力 Ø25(S45C)
產品規格
| FD73-135 規格 | |
| 使用油壓 | 20~45 kg/cm2 |
| 鑽孔能力 | Ø25(S45C) |
| 馬力 | 1.5-3.7kw- 4P, 220V/380V |
| 容許迴轉速 | 3,000 rpm |
| 重量 | 125kg |
| 總行程 | 油壓-50~135mm, 手調-50mm |
| 油壓缸直徑 | Ø 100 |
| 油壓缸面積 | 前進54.78cm2 後退28.27cm2 |
| 推力 | 1,640kg(油壓 30kg/cm2) |
消耗品
| FD73-135 耗品 | |
| 主軸軸承 | 32008x1, 6008Zx1, 32007x1 , 6007Zx1 |
| 皮帶輪軸承 | 6013Zx1 |
| 前蓋油封 | DH-80x1,P-80x1, T601-80-90-6x1, G-105x1 |
| 活塞油封 | P-90x2, G-65x1 |
| 後蓋油封 | P55x1 , T601-55-65-6x1, G-105x1 |
• 本體與手調滑座連接為一體。
• 前進端位置採用油壓缸前進到頂點位置。
• 不使用主軸後端的定位桿定位。
• 本機種可使用較高迴轉速及較高油壓壓力。
