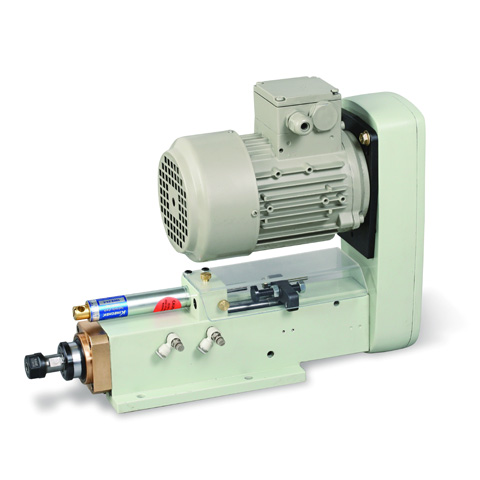

FD3-55
Home > 產品資訊 > 鑽孔主軸頭
空壓鑽孔主軸頭
• 空壓動力系統
• 容許迴轉速 6,000rpm
• 總行程 55mm
• 馬力 0.37kw-2P,4P,220/380V
• 鑽孔能力 Ø5(S45C)(空壓5kg/cm2時)
• 切削行程可選擇25mm 或50mm
• 容許迴轉速 6,000rpm
• 總行程 55mm
• 馬力 0.37kw-2P,4P,220/380V
• 鑽孔能力 Ø5(S45C)(空壓5kg/cm2時)
• 切削行程可選擇25mm 或50mm

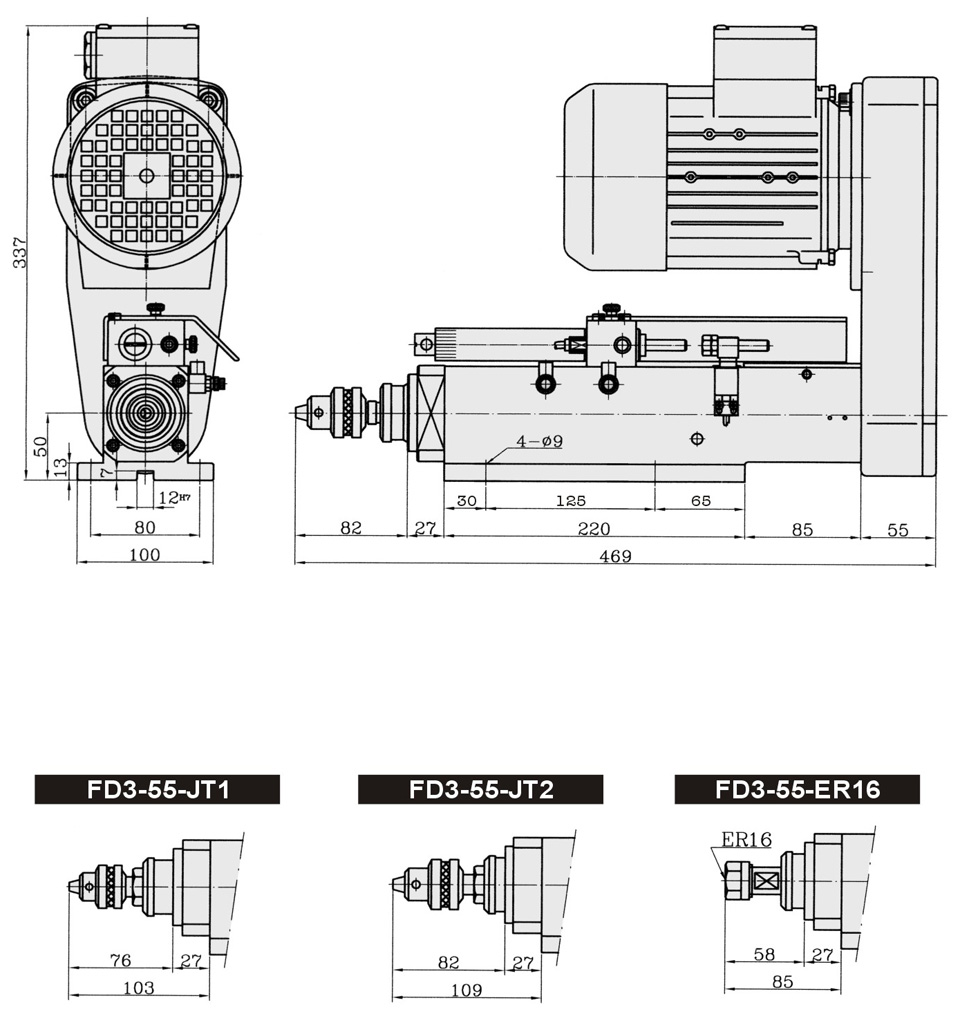

產品規格
| FD3-55 規格 | |
| 使用空壓 | 4~6 kg/cm2 |
| 鑽孔能力 | Ø5(S45C)(空壓5kg/cm2時) |
| 最大夾持 | ER16-Ø10,JT1- Ø6.5,JT2- Ø10 |
| 馬力 | 0.37kw-2P,4P,220/380V |
| 容許迴轉速 | 6,000 rpm |
| 重量 | 20kg |
| 總行程 | 55mm |
| 切削行程 | 25mm or 50mm |
| 氣缸直徑 | Ø50 |
| 氣缸面積 | 前進15.8cm2,後退7.1cm2 |
| 推力 | 79kg(空壓5kg/cm2) |
| 傳動皮帶 | 溝型,189J,201J |
消耗品
| FD3-55 耗品 | |
| 主軸軸承 | (a) 6002Zx2 , 6001ZZx1 |
| (b) 7002Ax2 , 7001Ax1 | |
| 皮帶輪軸承 | 6203ZZx2 |
| 前蓋油封 | GLY-40X1 , N-50x1 GA 40-50-5/7x1 |
| 活塞油封 | OSY-50x2 |
| 後蓋油封 | P22x1 , P-22Ax1 , SER-22x1 , G-30x1 |
| 套管油封 | 49.8x52.2x2 |
• 迴轉速、夾持尺寸、訂購時請指定。
• 切削行程可選擇25mm 或50mm。
• 可選擇使用空壓開關或電氣微動開關。
• 馬達座可360°方向裝配。
