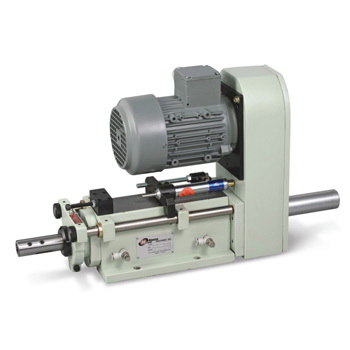

FD56-100
Home > 產品資訊 > 鑽孔主軸頭
空壓鑽孔主軸頭
• 空壓動力系統
• 容許迴轉速 3,800rpm
• 總行程 100mm
• 馬力0.75kw-2P,4P 1.5-2P,4P 220/380V
• 鑽孔能力 Ø12(mild steel) at 5kg/cm2
• 容許迴轉速 3,800rpm
• 總行程 100mm
• 馬力0.75kw-2P,4P 1.5-2P,4P 220/380V
• 鑽孔能力 Ø12(mild steel) at 5kg/cm2
產品規格
| FD56-100 規格 | |
| 使用空壓 | 5~6 kg/cm2 |
| 鑽孔能力 | Ø12(mild steel)(空壓 5kg/cm2 時) |
| 傳動輪方式 | a. A2-DP Ø91 b. HTD-5GT-62T |
| c. A3段式DP Ø116, Ø 101, Ø81 | |
| 馬力 | 0.75kw-2P,4P 1.5kw-2P,4P 220/380V |
| 容許迴轉速 | 3,800 rpm |
| 重量 | 57kg |
| 總行程 | 100mm |
| 切削行程 | 25mm or 50mm |
| 氣缸直徑 | Ø 80 |
| 氣缸面積 | 前進43.2cm2 , 後退30.6cm2 |
| 推力 | 216kg(空壓 5kg/cm2) |
消耗品
| FD56-100 耗品 | |
| 主軸軸承 | (a) 32005x1 , 6005Zx1, 32004x1, 6004Zx1 |
| (b) 7005x2 , 7004x2 | |
| 皮帶輪軸承 | (a) 6008Zx1, 51208x1 or 51108x1 |
| (b) 7008x2 | |
| 前蓋油封 | UHS-58x1, P-58x2, G-80x2 |
| 活塞油封 | OSY-80x2, G-45x1, P-30x1 |
| 後蓋油封 | P30x2 , G-75x1 |
| 氣缸套油封 | G-80x2 |
| 銅襯防塵油封 | SER-20x8 |
• 迴轉速、夾持尺寸、訂購時請指定。
• 切削行程用穩速器，可選擇25mm 或50mm。
• 馬達座可360°方向裝配。
