滑座
滑座

產品規格

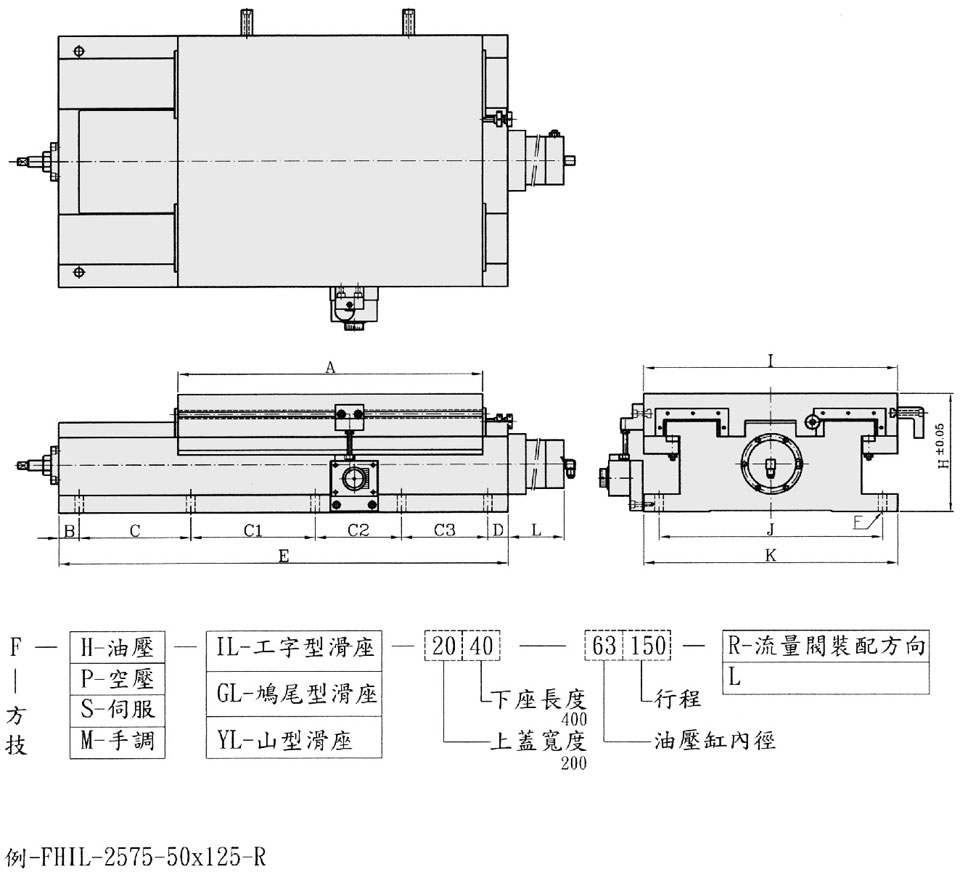

Slide 規格
MODEL A B C C1 C2 C3 D E F H I J K L 汽缸內徑 主軸徑 行程 重量
2244 300 35 140 230     35 440 ø15-6孔 140 220 180 220 65 ø50 ø20 120 62kgs
2252 300 35 130 205 115   35 520 ø15-6孔 140 220 180 220 200 ø50 ø20 200 73kgs
2267 410 35 115 165 205 115 35 670 ø15-10孔 140 220 180 220 65 ø50 ø20 200 90kgs
2288 410 35 115 165 205 245 35 800 ø15-10孔 140 220 180 220 220 ø50 ø20 370 93kgs
2294 410 40 247 255 178 180 40 940 ø15-10孔 140 220 180 220 360 ø50 ø20 510
2552 360 35 115 165 115   35 520 ø17-8孔 162 250 210 250   ø60 ø30 140
2567 420 35 115 165 205 115 35 670 ø17-10孔 162 250 210 250   ø60 ø30 220 110kgs
2575 420 35 115 280 170 115 35 750 ø17-10孔 162 250 210 250   ø60 ø30 300
2594 420 40 247 255 178 180 40 940 ø17-10孔 162 250 210 250   ø60 ø30 500 182kgs
25120 420 40 240 200 280 200
200
40 1200 ø17-12孔 162 250 210 250   ø60 ø30 750
2552H 360 35 115 165 115   35 520 ø17-8孔 205 250 210 250   ø60 ø30 140 94kgs
2567H 420 35 115 165 205 115 35 670 ø17-10孔 205 250 210 250   ø60 ø30 220 129kgs
2575H 420 35 115 280 170 115 35 750 ø17-10孔 205 250 210 250   ø60 ø30 300
2594H 420 40 247 255 178 180 40 940 ø17-10孔 205 250 210 250   ø60 ø30 500
25120H 420 40 240 200 280 200
200
40 1200 ø17-12孔 205 250 210 250   ø60 ø30 750
3042 360 35 130 230     25 420 ø17-6孔 162 300 260 300   ø60 ø30 100 89kgs
3056 360 35 135 220 135   35 560 ø17-8孔 162 300 260 300   ø70 ø35 170 115kgs
3067 420 35 115 165 205 115 35 670 ø17-10孔 162 300 260 300   ø70 ø35 220
3075 420 35 115 280 170 115 35 750 ø17-10孔 162 300 260 300   ø70 ø35 300
3080 420 35 165 280 285   35 800 ø17-8孔 162 300 260 300   ø70 ø35 350 179kgs
3094 420 40 247 255 178 180 40 940 ø17-10孔 162 300 260 300   ø70 ø35 500 175kgs
30120 420 40 240 200 280 200
200
40 1200 ø17-12孔 162 300 260 300   ø70 ø35 750
3042H 360 35 130 230     25 420 ø17-6孔 205 300 260 300   ø60 ø30 100 95kgs
3056H 360 35 135 220 135   35 560 ø17-8孔 205 300 260 300   ø70 ø35 170
3067H 420 35 115 165 205 115 35 670 ø17-10孔 205 300 260 300   ø70 ø35 220
3075H 420 35 115 280 170 115 35 750 ø17-10孔 205 300 260 300   ø70 ø35 300
3080H 420 35 165 280 285   35 800 ø17-8孔 205 300 260 300   ø70 ø35 350
3094H 420 40 247 255 178 180 40 940 ø17-10孔 205 300 260 300   ø70 ø35 500
30120H 420 40 240 200 280 200
200
40 1200 ø17-12孔 205 300 260 300   ø70 ø35 750 246kgs
3656 360 35 135 220 135   35 560 ø17-8孔 205 360 306 360   ø70ø80 ø35ø40 170
3667 420 35 115 165 115   35 670 ø17-10孔 205 360 306 360   ø70ø80 ø35ø40 220
3680 420
(520)
35 165 280 285   35 800 ø17-8孔 205 360 306 360   ø70ø80 ø35ø40 350
(250)

3694 525 40 247 255 178 180 40 940 ø17-10孔 205 360 306 360   ø70ø80 ø35ø40 400
36120 600 40 240 200 280 200
200
40 1200 ø17-12孔 205 360 306 360   ø70ø80 ø35ø40 550
4267 420 35 115 280 205   35 670 ø17-8孔 205 420 366 420   ø80 ø40 220
4294 525 40 247 255 178 180 40 940 ø17-10孔 205 420 366 420   ø80 ø40 400
42120 600 40 240 220 220 200
200
40 1200 ø17-12孔 205 420 366 420   ø80 ø40 550
5088 600 40 220 245 170 170 40 885 ø17-10孔 235 500 440 500   ø90ø100 ø40 250
50120 600 40 240 200 280 200
200
40 1200 ø17-12孔 235 500 440 500   ø90ø100 ø40 550
50220 950 80 340 340 280 340
340
80 2200 ø17-14孔 235 500 440 500   ø90ø100 ø40 1200
