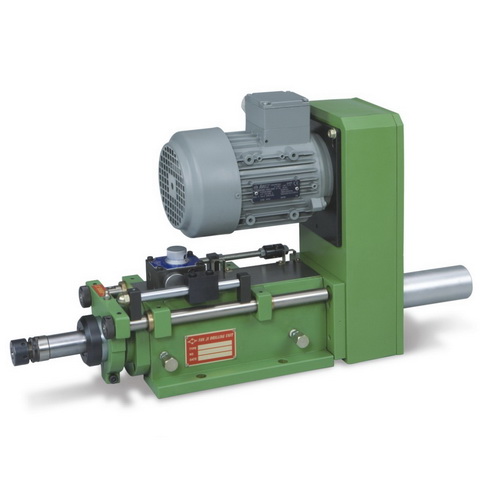

FD66-100
Home > 產品資訊 > 鑽孔主軸頭
油壓鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 3,800rpm
• 總行程 100mm
• 馬力 1.5kw-2P or 4P, 220/380V
• 鑽孔能力 Ø20(S45C)
• 容許迴轉速 3,800rpm
• 總行程 100mm
• 馬力 1.5kw-2P or 4P, 220/380V
• 鑽孔能力 Ø20(S45C)
產品規格
| FD66-100 規格 | |
| 使用油壓 | 20~25 kg/cm2 |
| 鑽孔能力 | Ø20(S45C) |
| 流量控制閥 | FCC-G02-4(R向) |
| 容許迴轉速 | 3,800 rpm |
| 重量 | 66kg |
| 總行程 | 100mm |
| 油壓缸直徑 | Ø 80 |
| 油壓缸面積 | 前進37.7cm2 , 後退17.1cm2 |
| 推力 | 754kg(油壓 20kg/cm2) |
| 最大夾持 | ER32-Ø 20, JT6-Ø13 |
| 馬力 | 1.5kw-2P or 4P, 220V/380V |
消耗品
| FD66-100 耗品 | |
| 主軸軸承 | (a) 32006x1 , 6006Zx1, 32005x1, 6005Zx1 |
| (b) 7006x2 , 7005x2 | |
| 皮帶輪軸承 | 51209x1, 6009Zx1 |
| 前蓋油封 | DH-65x1,SKY-65x1, G-80x2 |
| 活塞油封 | OSY-80x2, G-45x1 |
| 後蓋油封 | P35x1 , SKY-35x1 , G-75x1 |
| 銅襯防塵油封 | SER-20x8 |
