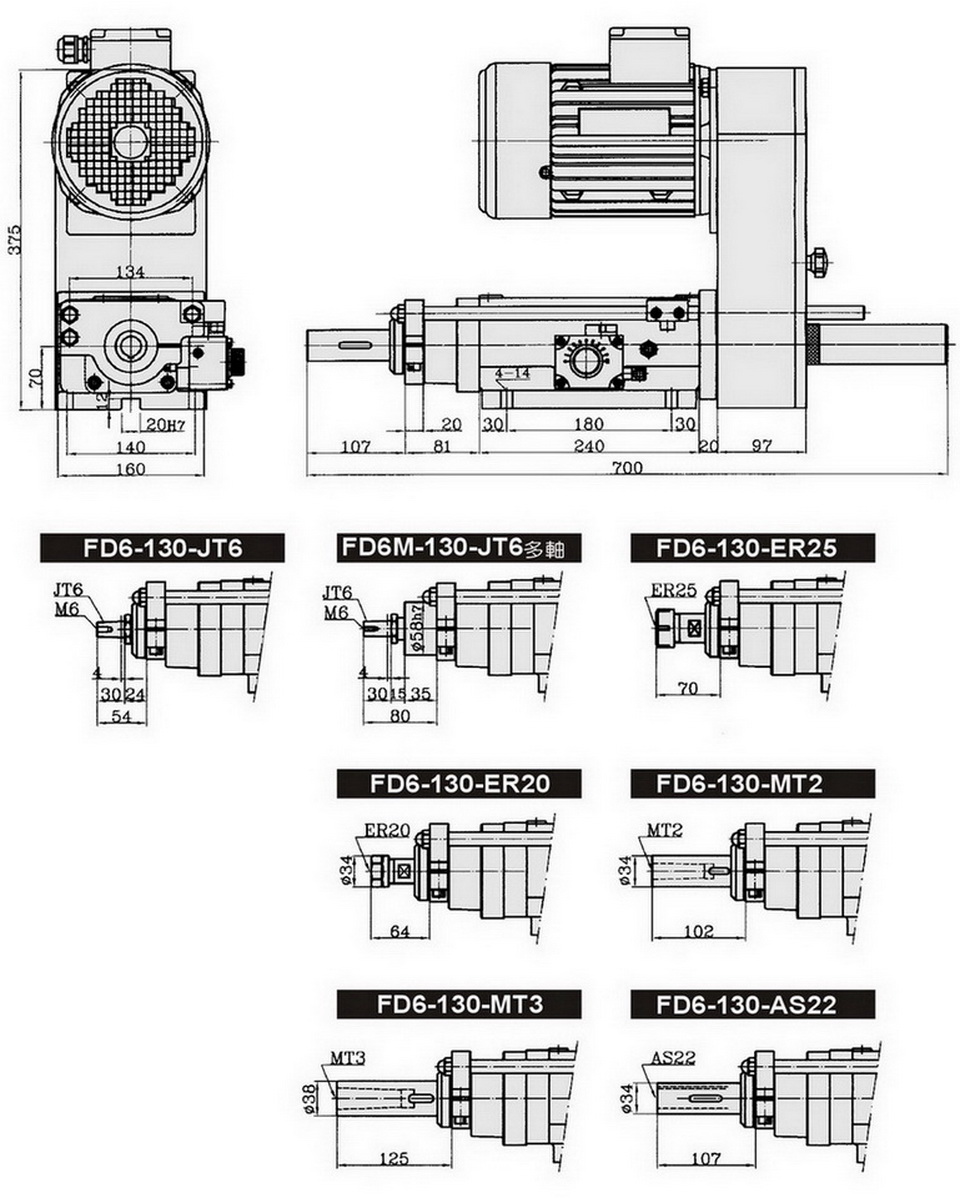

FD6-130
Home > 產品資訊 > 鑽孔主軸頭
油壓鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 2,000rpm
• 總行程 130mm
• 鑽孔能力 Ø16(S45C)
• 容許迴轉速 2,000rpm
• 總行程 130mm
• 鑽孔能力 Ø16(S45C)
產品規格
| FD6-130 規格 | |
| 使用油壓 | 20~25 kg/cm2 |
| 鑽孔能力 | Ø16(S45C) |
| 流量控制閥 | FCC-G02-4 |
| 容許迴轉速 | 2,000 rpm |
| 重量 | 32kg |
| 總行程 | 130mm |
| 油壓缸直徑 | Ø 80 |
| 油壓缸面積 | 前進43.2cm2 , 後退30.6cm2 |
| 推力 | 864kg(油壓 20kg/cm2) |
消耗品
| FD6-130 耗品 | |
| 主軸軸承 | (a) 32005x1 , 6005Zx1, 32004x1, 6004Zx1 |
| (b) 7005x2 , 7004x2 | |
| 皮帶輪軸承 | (a) 6008Zx1, 51208x1 or 51108x1 |
| (b) 7008x2 | |
| 前蓋油封 | UHS-58x1, P-58x1, USI-58-68-6x1, G-75x1 |
| 活塞油封 | OSY-80x2, G-45x1 |
| 後蓋油封 | P-30x1 , PS-30x1,G-75x1 |
•超過容許迴轉速3000R.P.M以上，請指定。
• 配管口，流量閥位置可變更為L側。
• 定位停止桿安全裝置，如長久使用、加壓，會減少軸承之使用壽命。
