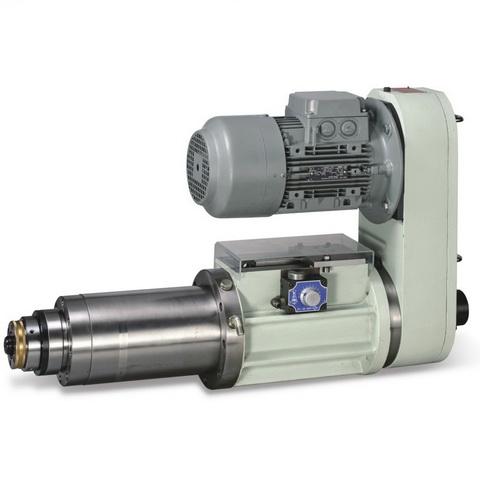

FD12H-120
Home > 產品資訊 > 鑽孔主軸頭
油壓鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 3,600rpm
• 總行程 120mm
• 馬力 1.5kw~3.7kw, 220/440V, 50HZ/60HZ
• 鑽孔能力 Ø30(S45C)
• 容許迴轉速 3,600rpm
• 總行程 120mm
• 馬力 1.5kw~3.7kw, 220/440V, 50HZ/60HZ
• 鑽孔能力 Ø30(S45C)

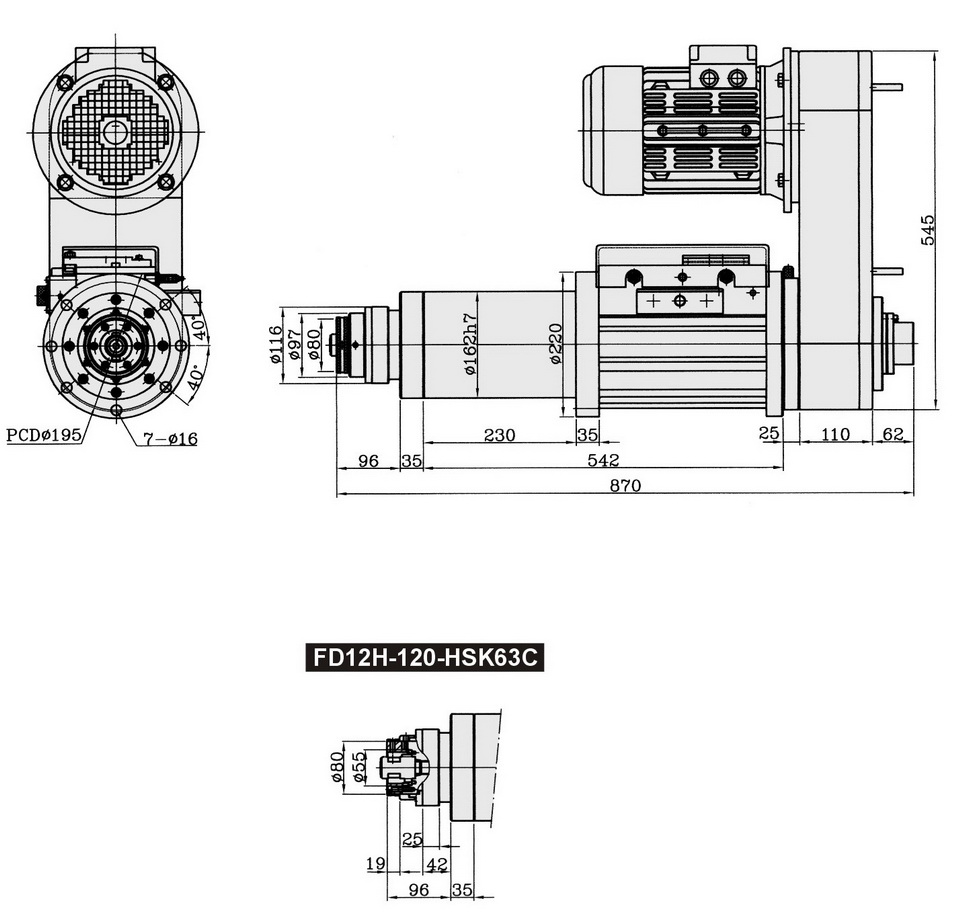

產品規格
| FD12H-120 規格 | |
| 使用油壓 | 30~40 kg/cm2 |
| 鑽孔能力 | Ø30(S45C) |
| 流量控制閥 | HSK-63C |
| 馬力 | 1.5kw~3.7kw, 220/440V, 50HZ/60HZ |
| 容許迴轉速 | 3,600 rpm |
| 重量 | 185kg |
| 總行程 | 120mm |
| 油壓缸直徑 | Ø 120 |
| 流量控制閥 | FCC-G02-4 |
| 傳動輪方式 | 8YU |
| 油壓缸面積 | 前進34.6cm2 , 後退26.5cm2 |
| 推力 | 1,308kg(使用壓力 30kg/cm2) |
消耗品
| FD12H-120 耗品 | |
| 主軸軸承 | (a.) 32011x1, 6010Zx1, 32008x1 , 6008Zx1 |
| (b.) 7010x3, 7008x2 | |
| 皮帶輪軸承 | 7011x2, 6012ZZx2 |
| 前蓋油封 | SDR105-115-8x1, SKY105-120-9x1, G-120x1 |
| 中間襯套油封 | SDR100-110-8x1, C1-A010 N3571x1, G-115x1 |
| 鎖緊螺帽 | MR50x1.5P, MKP40x1.5P, MR55x2.0P |
