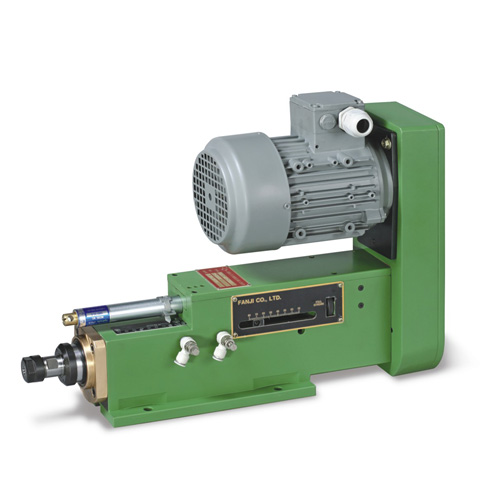

FD55-80
Home  >  產品資訊  >  鑽孔主軸頭
空壓鑽孔主軸頭
• 空壓動力系統
• 容許迴轉速 5,000rpm
• 總行程 80mm
• 馬力 0.37kw-2P,4P 0.75-2P,4P 220/380V
• 鑽孔能力 Ø8(S45C)(空壓5kg/cm2時)
• 切削行程可選擇25mm 或50mm

產品規格
FD55-80 規格
使用空壓 5~6 kg/cm2
鑽孔能力 Ø8(S45C)(空壓5kg/cm2時)
最大夾持 ER20-Ø13,JT6- Ø13
馬力 0.37kw-2P,4P 0.75kw-2P,4P 220/380V
容許迴轉速 5,000 rpm
重量 38kg
總行程 80mm
切削行程 25mm or 50mm
氣缸直徑 Ø63
氣缸面積 前進24.1cm2,後退11.6cm2
推力 120kg(空壓5kg/cm2)
傳動皮帶 溝型,201J,220J
消耗品
FD55-80 消耗品
主軸軸承 (a) 6004Zx2 , 6003ZZx1
(b) 7004x2 , 7003x1
皮帶輪軸承 6005ZZx1, 6205ZZx1
前蓋油封 DKB-50,62,7x1, GLY-50x1, G-65x1
活塞油封 OSY-63x2, DKB-30,42,6x1
後蓋油封 P-30x1 , G-45x1 , DH-30x1
套管油封 AS-038x1

• 迴轉速、夾持尺寸、訂購時請指定。
• 切削行程用穩速器,可選擇25mm 或50mm。
• 使用內藏式電氣微動開關。
• 切削行程調整,與定位停止桿調整為單一同步。
• 馬達座可360°方向裝配。
